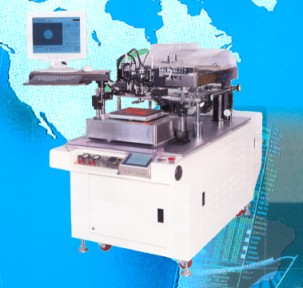

CCD影像對位印刷機

適用行業別：
MLCC、MLCI、MLCR、LTCC之線路．填孔印刷

  • 外觀尺寸　
    長度: 1395 mm寬度: 1276 mm高度: 512 mm
  • 機台重量: 約250KG
  • 使用電力:AC 220V 3相 60 Hz 72 Kw
  • 自動對位時間: 2 秒/次
  • 使用氣壓:5Kg/Cm2
  • 電氣控制:電腦程式控制
  • 實際印刷尺寸:150*150mm~230*230mm
  • 網板尺寸:320*320~450*450mm
  • 重複印刷精度:±0.005mm
  • 程式畫面:中文版
  • CCD解析度:XY軸0.012mm/P
  • 印刷座上升下降距離:15mm(MAX)
  • 台板調整:自動調整XY±5mm θ±1°
  • 網板調整:X、Y、θ獨立用手調整 XY±5mm θ±5°
  • 採高解析進口鏡頭:可視範圍7mm*5.5mm
  • CCD放大倍率:50倍
