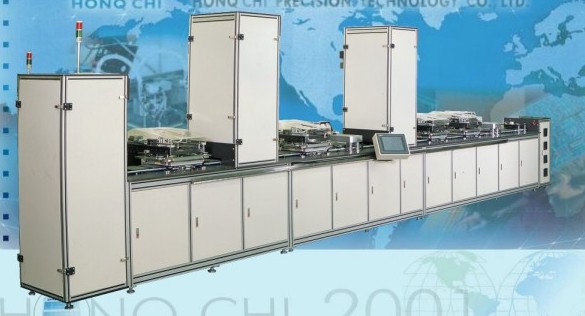

CH-202B 多頭印刷機

  • 送料方式:自動送料(鏈條+氣壓缸)
  • 乾燥方式:A,B,C烤箱部份熱風乾燥+溫控(最高100度C)
    下層烘箱加熱系統最高溫為150℃白鐵管,於15min
    內到達下烤箱為四段各別溫控器控制全採SSR控制
  • 電氣控制:PLC全機控制,人機介面控制指示面板,包寒含運轉及異常狀態指示
  • 產品尺寸:5吋*5吋
  • 機台顏色:機台架鋁質陽極處理本色,機台邊板淺砂色(油漆公會60號)
    機台板鋁質硬陽處理(黑灰色)
  • 印 刷 座:3組
  • 壓合整平:2座(氣油壓式)
    a.氣油壓式(出力1000--20000Kg)
    b.為四軸下壓式,可調整模面平面度
    c.具加溫功能(0-100度C,採RKC-C700)
    d.壓合機於人員操作區之間需加裝緊急停止開關
  • 裁邊系統:1套
  • 氣壓式
    裁邊尺寸:5吋*5吋5
  • PLC:
  • a.採日本製品
    b.可選印刷方式及次數
    c.印刷速度可由人機介面控制指示面板調整
    d.各機組均有加裝緊急停止開關

本設備之印刷座.壓合座.乾燥箱可依客戶需求增加或減少,另可增加上帶模組機構及疊壓模組機構

適用行業別:MLCC、MLCI、NTC..之線路印刷
  • 外觀尺寸:L6620*800*T2150
  • 機台重量:2500KG
  • 使用電力:220V 60HZ 20KW
  • 使用氣壓:6Kg/Cm2
  • 產 能:每單層/7秒(最高速度,實際速度以貴廠產品為準)
  • 印刷板數:150片

  • 承 載 板:尺寸:L200*W180*H17(mm)
    精度:+-0.02(mm)
    材質:T6鋁合金板硬陽處理
