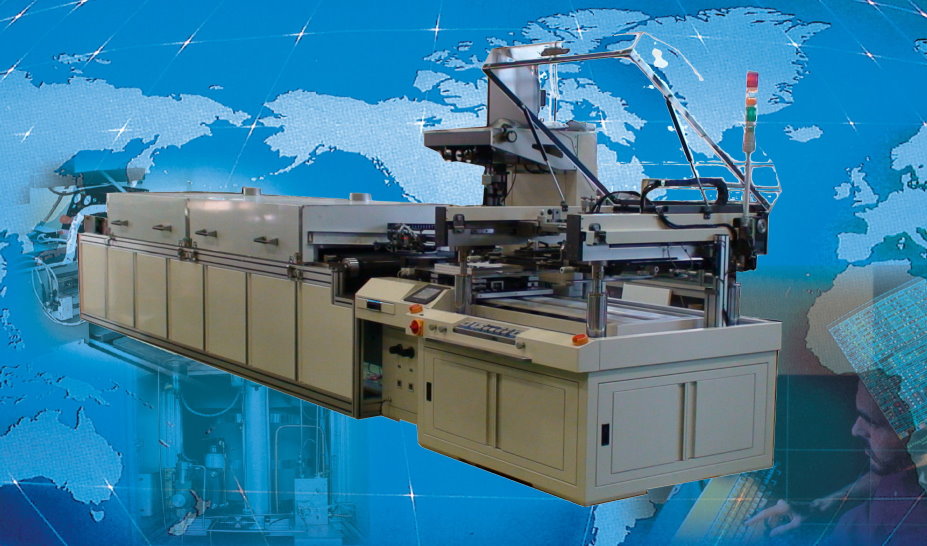

CH-2115 影像對位印刷機

適用範圍:

可使用在每張單獨對位印刷的所有 積層產品,適合 LTCC 、電感及 HTCC 等產品 。



設備簡介:
把打完對位孔的陶瓷料帶自動供給到印 刷板,印刷板真空吸著料帶,對位感應器找到 兩個對位孔的座標後把料帶自動對位和網板同 樣的位置就進行印刷、烘乾、自動收到料盒。

使用料片規格:
尺寸 :180mm x 180mm
生胚厚度:10um ~ 200um
PET 膜厚度: 38um ~ 75um
料帶裝載高度 MAX 35mm

印刷規格:
網版尺寸:450mm x 450mm
印刷面積:250mm x 250mm
印刷行程:10mm ~ 300mm
真空吸附:印刷真空、板邊真空
印壓控制:印刷壓力、 背壓壓力、 墨刀壓力獨立控制

CCD定位:
對位方式:正光視覺精密定位
對位精度:+/-0.01mm

乾燥方式:
IR 紅外線乾燥
乾燥長度:4 M
乾燥溫度:室溫 ~ 120 ℃ +/- 1.5 ℃
爐內均溫:+/- 1.5 ℃

置料、收料方式:
機械手備自動移載置入料
