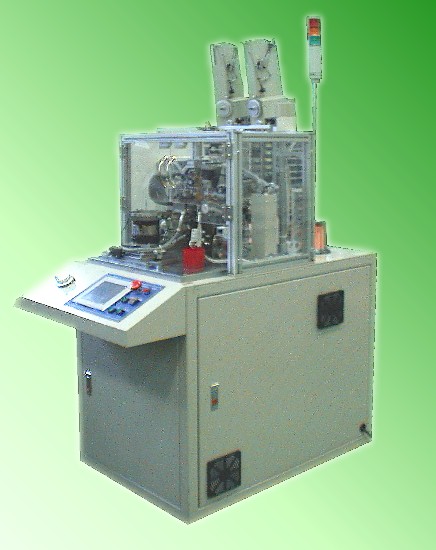

CHL-100E雙線繞線機








特徵:

1. 機台設計精巧,擺放空間少.
2. 採進口可程式熔接機,瞬間焊點穩定性高
3. 繞線間距,圈數,及各項操作參數可設定.
4. 密碼輸入功能,防止非相關人員更改程式內容
5. 點焊斷線警報功能,且轉軸自動停45度,方便作業人員排除.
6. 全軸系採教導模式,讓工程人員快速完成參數設定,進入生產


規格:

1.繞線軸數 單軸
2.線徑規格 0.025~0.1Φmm
3.控制方式 伺服+Drive控制
4.週期時間 約8sec/pcs
5.電壓電力 AC220V 1φ,2.5KVA
6.氣壓需求 5-7Kg/cm^
7.外型尺寸 約600(W)X1050(D)X1700(H)mm
8.機台重量 約250Kg

精密夾具,
0805/1206可更換
人機畫面控制,操作方便
教導模式
用旋轉解碼器,先進快速
