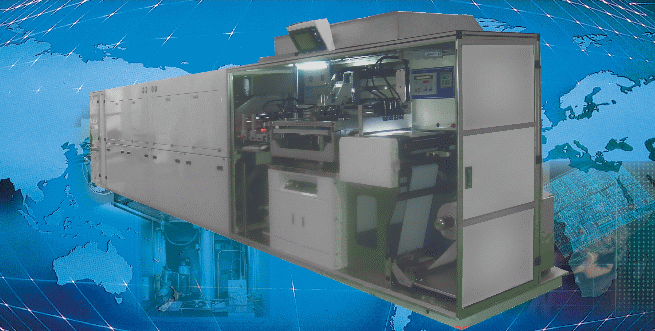

DF-2750 Roll To Roll 印刷機



    收送捲系統 :
  • 最大承載紙捲,直徑600mm
  • 採用E.P.C超音波自動對邊定位系統
  • 張力穩定控制,確保印刷品質
    印刷系統 :
  • 採用低印壓系統
  • 適用網框750mm*750mm
  • 印刷面積220mm*220mm
  • 軌道式網框定位,清洗方便定位精準
  • 自動加墨系統,設定單位可以為回墨次數與時間設定
  • 離網距離自由設定,位移設定最小單位0.001mm
    CCD影像判別系統 :
  • 印刷前高解析度CCD影像判別，檢查針孔破孔檢知
  • 印刷後高解析度CCD影像判別，檢查對位MARK完整性
  • 乾燥後高解析度CCD影像判別，檢查印刷圖形完整性
    CCD影像自動對位系統(二次印刷):
  • 高精密 X Y θ Table 定位機構，重複精度小於0.005mm
  • 二次印刷影像對位使用正光視覺精密VCCD定位
  • 適用於高層數疊層之線路印刷
    乾燥系統 :
  • 風刀式吹排乾燥
  • 烘箱設定持溫RT-150度+/-2度
  • 高效率濾棉過濾進氣,適用無塵室環境
  • 控制系統 :
  • 人性化人機介面操控
  • 可開放作業條件輸入
  • I/O及時監控,確保機台運作順暢

適用行業別：MLCC、MLCI、軟板材料之高層數疊層線路印刷

外觀尺寸:

長度: 8135 mm寬度: 1100mm高度:2000mm

底座: 槽型鋼+鋼板

機台重量: 約4500KG

使用電力:AC 380V 3相 60 Hz 72 Kw

使用氣壓:5Kg/Cm2

產 能:每單層 MAX:4.5 / 秒
